產品簡介
JW-SE20(GF1.Ex)系列非管理型工業以太網交換機，最大支持1個千兆SFP接口， 8個10/100M自適應電口。專為室內外惡劣環境下，視頻穩定傳輸應用而開發設計。能保證視頻在嚴苛環境下傳輸無卡頓。工業級全封閉無風扇、金屬外殼設計，支持設備在-45℃～+85℃環境下正常穩定運行，電源輸入過流、過壓保護及電源系統系統采用冗余設計，支持故障時無縫切換，無需人工干預。高等級 EMC 防護，能有效地抵抗靜電、脈沖、雷擊的干擾，采用抗震的導軌/壁掛式安裝，安裝方便。
功能特點
支持1個千兆光口，4個或8個10/100M自適應電口
支持IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE 802.3z、IEEE 802.3ab等標準協議
完全兼容標準的以太網應用，對接方便
支持SFP光口熱插拔，維護便捷
支持存儲轉發交換方式
自動MAC地址學習功能
支持無風扇散熱，-40~85℃寬溫工作
支持支持雙電源冗余供電
支持電源防反接保護、高可靠的過流/過壓保護
支持EMC 4級防護，保障設備穩定運行
工業級設計標準，IP40防護
安裝簡便、即插即用
面板指示監視工作狀態，全面的簡化故障的解決
平均無故障時間MTBF≥10萬小時
典型應用
外形尺寸
選型指導
推薦型號 | 千兆光口 | 百兆電口 | 電源 | 機箱結構 | 傳輸距離 |

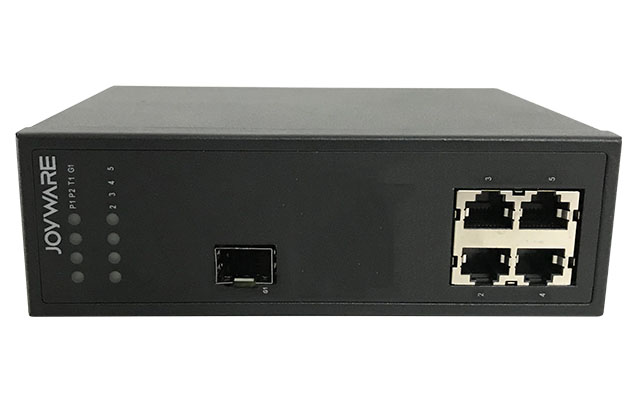

JW-SE20(GF1.E4)-B | 1 | 4 | AC220V (DC12V適配器) | 導軌式 | 20、40、60、 80、100KM可選(SFP光口) |

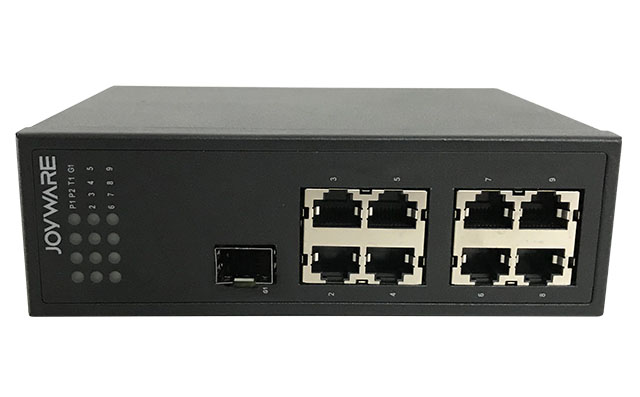

JW-SE20(GF1.E8)-B | 1 | 8 |
型號 參數 | JW-SE20(GF1.E4)-B-L | JW-SE20(GF1.E8)-B-L |
光學指標 | ||
光纖接口 | SC接口（SFP光口可熱插拔） | SC接口（SFP光口可熱插拔） |
光功率 | -15~-8dBm (20km光模塊) | -15~-8dBm (20km光模塊) |
靈敏度 | ≤-33dBm (20km光模塊) | ≤-33dBm (20km光模塊) |
網絡指標 | ||
物理接口 | 4個RJ45 10/100M自適應 | 8個RJ45 10/100M自適應 |
以太網標準 | IEEE 802.3 10BaseT、IEEE 802.3u 100BaseT/TX/FX IEEE 802.3ab 1000BaseT/X、IEEE 802.3z 1000BaseSX/LX | |
整機交換容量 | 7.6Gbps | 7.6Gbps |
MAC容量 | 8K | 8K |
包轉發率 | 4.9Mpps | 4.9Mpps |
緩存 | 1M | 1M |
EMC參數 | ||
靜電抗擾度 | 4級防護 | 4級防護 |
浪涌抗擾度 | 4級防護 | 4級防護 |
其他參數 | ||
電口 | Link/ACT,Speed | Link/ACT,Speed |
電源 | PWR | PWR |
運行指示燈 | RUN | RUN |
供電電源 | DC 12V/1A（雙冗余電源） | DC 12V/1A（雙冗余電源） |
電源保護 | 防反接、過載保護 | 防反接、過載保護 |
功耗 | ? 10W | ? 10W |
工作溫度 | -40~85℃ | -40~85℃ |
儲存溫度 | -55℃~105℃ | -55℃~105℃ |
工作濕度 | 5~90%無冷凝 | 5~90%無冷凝 |
外殼 | 金屬材質，無風扇 | 金屬材質，無風扇 |
尺寸 | 150mm×118mm×48mm | 150mm×118mm×48mm |
安裝方式 | 導軌式（DIN 35） | 導軌式（DIN 35） |
重量 | ≤1kg | ≤1kg |
MTBF | ≥10萬小時 | ≥10萬小時 |
